鋼板處理

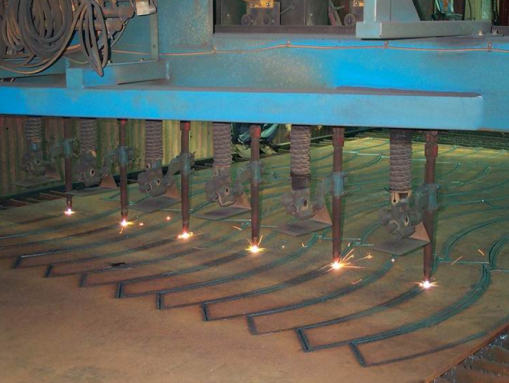

鋼材切割、整形

Step 1

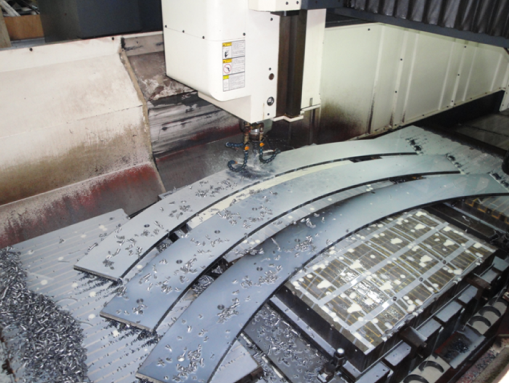

鋼材加工

於 CNC 加工機進行鑽孔、倒角、銑溝槽

Step 2

鋼環片骨架組立點銲

於模台工作架上使用固定尺寸之模具，將鋼環片之弧板、
接合板、縱向補強板，組立點銲結合。

Step 3

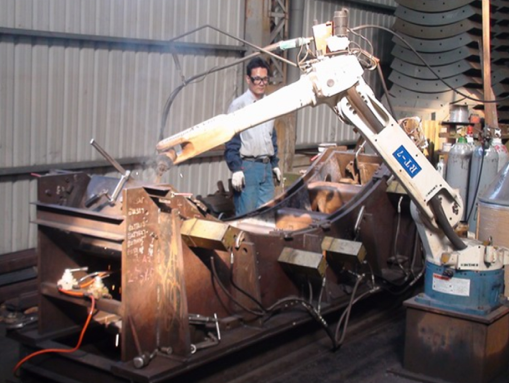

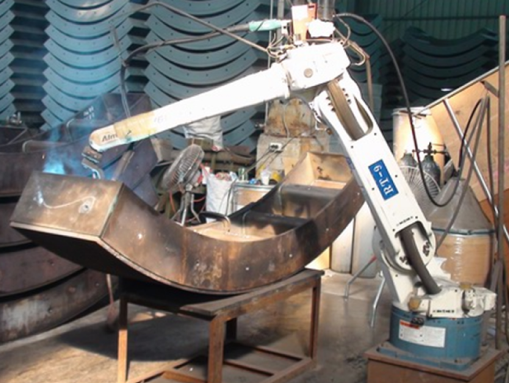

鋼環片銲接

依據不同位置，使用對應方向之治具定位加固後，進行銲接。

Step 4

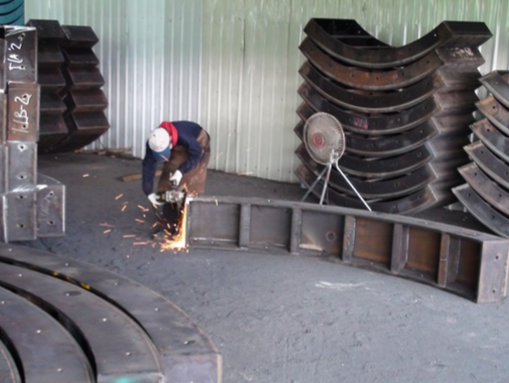

整形校正

鋼環片焊接後會產生些微物理變化，必須做去渣、
應力消除並施以打磨整型校正之工作。

Step 5

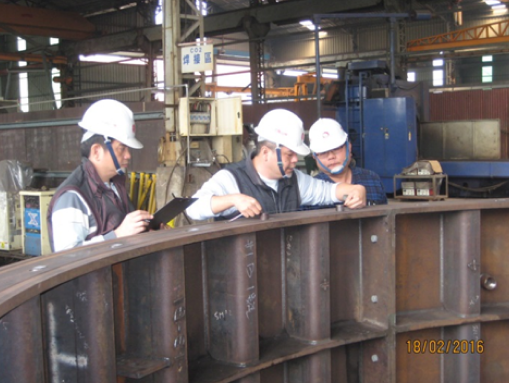

鋼環片成品檢查

依據規範規定檢查：
- 單片尺寸
- 真圓度假組立
- 銲道磁粉探傷 ( MT )

Step 6

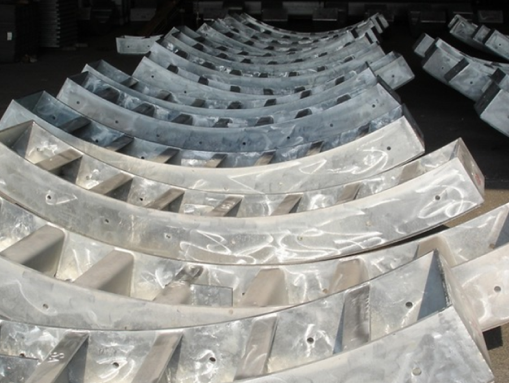

防蝕處理

鋼環片經尺寸檢查無訛後即進行熱浸鍍鋅作業

外觀整理：將表面之垂流、鋅渣等異物以機械研磨方式去除

Step 7

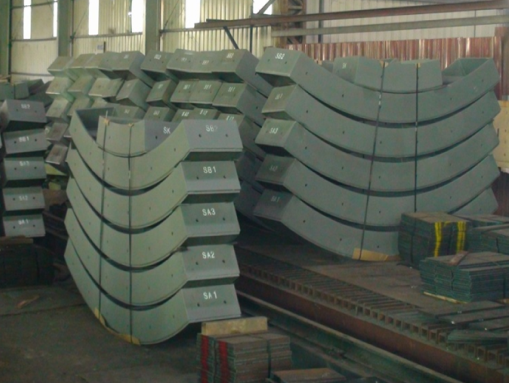

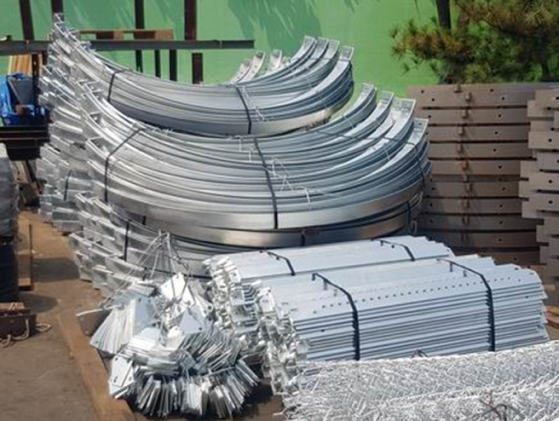

成品存放

環片堆疊包裝，依型式於接合板指定位置標示編號、
打包成環並分區堆置存放，等待出貨。

Step 8

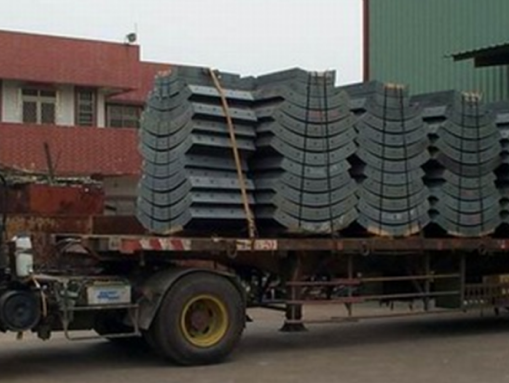

出貨

待通知出貨

Step 9
